Panduan Membaca Warna Kabel Honda untuk Perbaikan
Otoriders.com – Hay Bro & Sist, arti warna kabel Honda itu ibarat bahasa rahasia yang cuma dimengerti para mekanik dan para pemuja bau oli. Dan hari ini, I mau ajak kalian menyelam lebih dalam ke dunia kabel-kabel kecil nan sakti ini—yang kalau salah colok bisa bikin motor ngambek, tapi kalau paham, kalian bakal serasa jadi “dokter kelistrikan” dadakan.
Jujur ya, I dulu sempat ngerasa kabel motor itu cuma sekumpulan benang warna-warni yang bikin pusing. Tapi setelah paham fungsinya satu per satu… wah, percaya deh Bro & Sist, hidup jadi lebih tenang. Minimal nggak panik lagi pas lampu tiba-tiba redup atau sein ngedip kayak lagi galau.
Di artikel panjang ini, kita bakal ngebahas arti tiap warna kabel Honda, fungsi di area alternator/spul, kabel-kabel di bodi motor, sampai FAQ yang sering bikin pemula garuk-garuk kepala. Santai aja, I bakal jelasin dengan gaya santuy tapi tetap teknis—biar pengetahuan Bro & Sist makin nendang, tapi tetap fun buat dibaca.
Kenapa Arti Warna Kabel Honda Penting Buat Kita?
Di awal-awal I ngoprek motor, I sempat nanya ke mekanik langganan,
“Bang, ini kabel merah sama hitam bedanya apa? Sama-sama warnanya gelap terang.”
Jawaban si abang cuma satu:
“Coba aja sambung salah, nanti motor jawab sendiri.”
Dari situ I sadar, warna kabel itu bukan sekadar estetika, Bro & Sist. Itu bahasa. Dan Honda udah bikin kode warnanya standar supaya kita nggak tersesat dalam rimba kabel harness.
Dengan paham arti tiap warna:
-
proses perbaikan jadi lebih cepat,
-
diagnosa kerusakan lebih akurat,
-
dan yang terpenting: komponen lain nggak ikut korban karena salah sambung.
Jadi sebelum I ngajak Bro & Sist masuk ke dunia kabel yang rumit tapi seru ini, siapin dulu kopi atau teh hangat. Kita bakal menyelam lumayan dalam.
Arti Warna Kabel Honda dan Fungsinya
Oke, langsung kita masuk ke daftar utama. Ini inti dari semua pembahasan: arti warna kabel Honda. Ini wajib hafal. Minimal catat dulu.
I jelasin dulu versi umum ya, Bro & Sist.

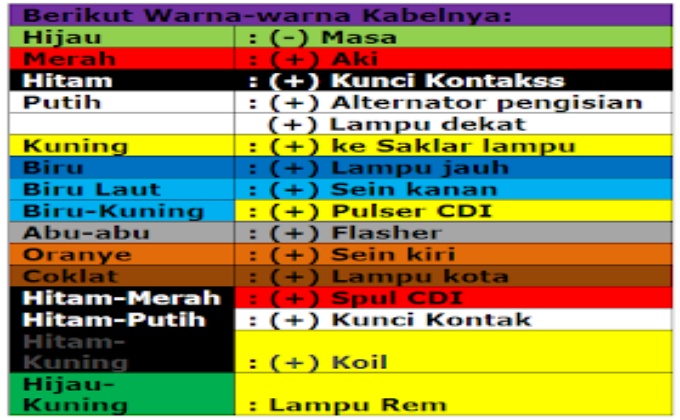

Warna-Warna Kabel Honda dan Artinya
-
Merah – Ini adalah penyumbang energi utama. Kabel merah menyuplai kutub (+) dari aki motor. Ibarat selang utama dari tandon air.
-
Hitam – Jalur kutub (+) yang keluar dari kunci kontak. Kalau ini putus? Motor cuma bisa diam dan merenungi nasib.
-
Hijau – Kutub (-) atau massa. Ini berlaku untuk semua ground. Teman setia yang selalu ada untuk semua sistem.
-
Putih – Tegangan (+) dari alternator untuk lampu dekat dan sistem pengisian.
-
Kuning – Arus (+) untuk lampu. Biasanya lewat sakelar lampu.
-
Biru – Suplai (+) lampu jauh/high beam.
-
Abu-abu – Jalur menuju flasher sein.
-
Biru laut (Light Blue) – Sinyal sein kanan.
-
Oranye – Sein kiri.
-
Coklat – Arus positif untuk lampu kota atau fuel pump di beberapa motor injeksi.
-
Hitam-Merah – Sumber (+) dari spul menuju CDI.
-
Hitam-Putih – Jalur dari kunci kontak pengaman.
-
Hitam-Kuning – Arus menuju ignition coil.
-
Biru-Kuning – Sinyal pulser CDI sebagai trigger pengapian.
-
Hijau-Kuning – Kabel lampu rem.
Begitu Bro & Sist ngerti daftar warna utama ini, I jamin diagnosa masalah kelistrikan bakalan lebih mudah. Setidaknya nggak perlu menebak-nebak seperti zaman dulu cari jodoh.
Arti Warna Kabel Honda di Area Alternator/Spul
Nah, bagian ini sering bikin bingung. Soalnya di area spul, warna kabel bisa beda fungsi dibanding di bodi motor. Tapi tenang, I rangkum dengan jelas dan rapi.
Warna Kabel di Alternator/Spul Honda
-
Hijau – Ground/massa untuk seluruh sistem pengisian.
-
Putih – Output tegangan ke sistem pengisian (charging).
-
Kuning – Output tegangan ke lampu atau sistem full wave.
-
Biru/Kuning – Output pulser. Ini yang “membaca” posisi crankshaft dan mengirim sinyal ke CDI.
-
Putih/Kuning – Jalur pulser untuk motor PGM-FI sebagai pemicu pengapian elektronik.
Kalau Bro & Sist pernah bertanya:
“Kenapa ya motor aku nggak ngisi aki?”
Bisa jadi jawabannya ada di lima kabel ini. Minimal cek apakah soketnya rapat atau ada yang terbakar.
Arti Warna Kabel Honda di Bagian Bodi Motor
Sekarang kita naik ke bagian bodi motor. Di sini kabel-kabelnya lebih ramai dan berhubungan dengan panel indikator, switch, sensor, dan komponen injeksi.
Warna Kabel di Bodi Motor Honda dan Fungsinya
-
Merah – Suplai tegangan dari aki/rectifier.
-
Hitam – Arus positif 12,7V dari ignition switch.
-
Coklat – Output sakelar lampu (lampu kota, lampu belakang, fuel pump).
-
Coklat/Putih – Arus ke lampu utama dan speedometer.
-
Putih – Lampu dekat.
-
Biru – Lampu jauh + jalur ke DLC untuk reset kode ECM.
-
Kuning/Merah – Suplai ke relay starter.
-
Oranye – Sein kiri.
-
Biru Cerah – Sein kanan.
-
Abu-Abu – Output flasher menuju lampu sein.
-
Hijau Muda – Jalur klakson.
-
Hitam/Biru – Arus positif ke ECM.
-
Hijau/Oranye – Kabel sensor EOT/ECT, BAS, throttle body ke ECM.
-
Hijau/Putih – Sensor standar samping.
-
Hitam/Kuning – Output CDI/ECM ke ignition coil.
-
Pink – Jalur pengapian ECM ke ignition coil atau indikator gear.
-
Pink/Hijau – Jalur injektor.
-
Merah/Biru – Koneksi BAS ke ECM.
-
Kuning/Biru – Jalur sensor EOT.
Bagian ini terutama penting buat Bro & Sist yang suka modifikasi:
– Pasang DRL
– Tambah lampu tembak
– Upgrade speedometer
– Pasang charger HP
Penting banget untuk tahu jalur-jalurnya biar nggak ada korslet dadakan di malam Minggu.
Kenapa Informasi Ini Wajib Dipahami?
Bro & Sist, pengetahuan tentang warna kabel Honda ini bukan cuma buat teknisi profesional. Buat kalian yang baru belajar modifikasi, atau cuma pengen bisa cek kabel sendiri, ini sangat membantu.
Selain itu:
-
Mencegah kerusakan akibat salah sambung
-
Mempercepat troubleshooting
-
Menghemat biaya servis (yes, penting banget!)
-
Mengurangi potensi korsleting yang bisa bikin motor “trauma listrik”
Menurut I, paham wiring itu kayak skill bertahan hidup buat pengendara motor. Minimal nggak gampang panik saat lampu mati mendadak.
Tips Diagnosa Kabel Motor Honda ala
Kami mau kasih beberapa tips santai tapi berguna buat Bro & Sist:
✔ 1. Selalu cek ground dulu
Mayoritas masalah listrik terjadi karena ground kotor atau lepas.
✔ 2. Perhatikan warna kabel yang pudar
Kalau ragu, tes pakai multimeter. Jangan menebak berdasarkan firasat.
✔ 3. Jangan potong kabel sembarangan
Kabel pabrikan punya fungsi spesifik. Lebih aman gunakan “tap” atau soket tambahan.
✔ 4. Foto sebelum bongkar
Ini golden rule. Biar nggak lupa jalur soket waktu pasang lagi.
✔ 5. Simpan wiring diagram
Cari diagram resmi untuk tipe motor yang Bro & Sist pakai.
FAQ Seputar Warna Kabel Honda
1. Apakah warna kabel Honda selalu sama di semua model?
Nggak selalu. Mayoritas sama, tapi motor PGM-FI biasanya punya beberapa tambahan jalur sensor.
2. Kalau warna kabel sudah pudar, gimana cara pastiin jalurnya?
Pakai multimeter untuk cek kontinuitas. Atau buka wiring diagram resmi.
3. Boleh nggak gabungkan kabel beda warna?
Boleh, tapi nggak disarankan tanpa skema jelas. Salah sambung bisa bikin korslet atau error ECM.
Penutup: Yuk Jadi “Elektrisi Motor” Versi Kita Sendiri
Bro & Sist, setelah kita bahas arti warna kabel Honda dari A sampai Z, I berharap kalian jadi lebih percaya diri saat berurusan dengan sistem kelistrikan motor kesayangan. Mulai dari spul, bodi motor, sampai sensor-sensor injeksi—semua sekarang punya ceritanya sendiri.
Pengetahuan ini bukan cuma buat troubleshooting, tapi juga bekal aman buat modifikasi apa pun. Motor tetap sehat, kalian tetap happy.
Kalau Bro & Sist suka artikel panjang seperti ini, tinggal bilang aja. I siap bantu nulis yang lebih teknis, lebih dalam, atau versi yang lebih humoris lagi.
Thanks udah baca sampai habis! Semoga motor Bro & Sist makin terang lampunya dan makin mantap pengapiannya!
